コードを確認し、論文などを読んでもわからないことがあります。
HOG特徴量とは角度別の勾配強度を導き、これによって勾配ヒストグラムの作成が可能であることは分かりました。
質問
1 角度を180/9などにした場合20度ずつになりますが、この20度というのは0°～20°,・・160°～180°と中間の10度の等の角度もぞれ求めるのでしょうか。もしくは単に0,20,40度と単体の角度を求めているのでしょうか。
2角度の求め方はセルの中央から360求め、0°と180°は同一、20°と200°は同一とのように対称の角度は同一としているのでしょうか。

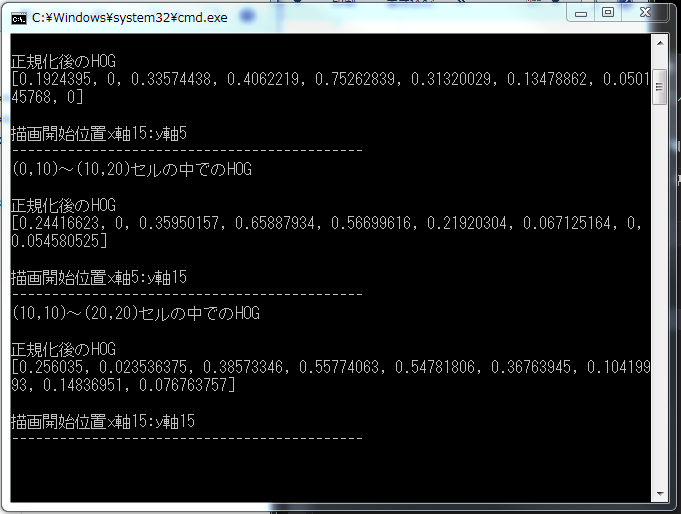

3黒をべた塗の画像の場合（画像ファイル）、次のような結果になりました。HOGは人認識などに使われるようですが、エッジに強く反応するというのは、いわゆる隣あった画素の輝度が違う場合に輝度強度が増えていくという解釈でよいうのでしょうか。
輝度の変化を読み取っているのか、それとも輝度の連続性を読み取っているのでしょうか。
輝度が連続性を見ているのであればべた塗画像では、相当高い数値になるはずなのですが、結果は最初のセルの20°では値が0であり、その他の角度も高いとはいえませんでした。
何方か是非ご教授お願いいたします。
#include<iostream>
#include<opencv/cv.h>
#include<opencv/highgui.h>
#include <vector>
#include<opencv2/opencv.hpp>
#include<fstream>
using namespace std;
using namespace cv;
IplImage* image;
// ヒストグラムのビン数
//180の約数[1, 2, 3, 4, 5, 6, 9, 10, 12, 15, 18, 20, 30, 36, 45, 60, 90, 180]
//360の約数[1, 2, 3, 4, 5, 6, 8, 9, 10, 12, 15, 18, 20, 24, 30, 36, 40, 45, 60, 72, 90, 120, 180, 360]
#define N_BIN 9
// 何度ずつに分けて投票するか（分解能）
#define THETA (180 / N_BIN)
// 積分画像生成
vector<Mat> calculateIntegralHOG(const Mat& image) {
// X, Y方向に微分
Mat xsobel, ysobel;
Sobel(image, xsobel, CV_32F, 1, 0);
Sobel(image, ysobel, CV_32F, 0, 1);
// 角度別の画像を生成しておく
vector<Mat> bins(N_BIN);
for (int i = 0; i < N_BIN; i++)
bins[i] = Mat::zeros(image.size(), CV_32F);
// X, Y微分画像を勾配方向と強度に変換
Mat Imag, Iang;
cartToPolar(xsobel, ysobel, Imag, Iang, true);
// 勾配方向を[0, 180)にする
add(Iang, Scalar(180), Iang, Iang < 0);
add(Iang, Scalar(-180), Iang, Iang >= 180);
// 勾配方向を[0, 1, ..., 8]にする準備（まだfloat）
Iang /= THETA;
// 勾配方向を強度で重みをつけて、角度別に投票する
for (int y = 0; y < image.rows; y++) {
for (int x = 0; x < image.cols; x++) {
int ind = Iang.at<float>(y, x);
bins[ind].at<float>(y, x) += Imag.at<float>(y, x);
}
}
// 角度別に積分画像生成
vector<Mat> integrals(N_BIN);
for (int i = 0; i < N_BIN; i++) {
// 積分画像をつくる、OpenCVの関数がある
integral(bins[i], integrals[i]);
}
return integrals;
}
// ある矩形領域の勾配ヒストグラムを求める
// ここでいう矩形はHOG特徴量のセルに該当
void calculateHOGInCell(Mat& hogCell, Rect roi, const vector<Mat>& integrals) {
int x0 = roi.x, y0 = roi.y;
int x1 = x0 + roi.width, y1 = y0 + roi.height;
printf("(%d,%d)～(%d,%d)セルの中でのHOG\n\n", x0, y0, x1, y1);
//excelに出力
//ofstream ofs("位置.csv", ios::app);
//ofs <<"("<< cv::format(x0, cv::Formatter::FMT_CSV) <<","<< cv::format(y0, cv::Formatter::FMT_CSV)<<","<<")～("
// << cv::format(x1, cv::Formatter::FMT_CSV) <<","<< cv::format(y1, cv::Formatter::FMT_CSV)<<")" << endl;
for (int i = 0; i < N_BIN; i++) {
Mat integral = integrals[i];
float a = integral.at<double>(y0, x0);
float b = integral.at<double>(y1, x1);
float c = integral.at<double>(y0, x1);
float d = integral.at<double>(y1, x0);
hogCell.at<float>(0, i) = (a + b) - (c + d);
//std::cout << 20 * i << hogCell << std::endl << std::endl;
}
}
// セルの大きさ（ピクセル数）
#define CELL_SIZE 10
// ブロックの大きさ（セル数）奇数
#define BLOCK_SIZE 1
// ブロックの大きさの半分（ピクセル数）
#define R (CELL_SIZE*(BLOCK_SIZE)*0.5)
// HOG特徴量を計算する
// pt: ブロックの中心点
Mat getHOG(ofstream& ofs, Point pt, const vector < Mat > &integrals) {
// ブロックが画像からはみ出していないか確認
if (pt.x - R < 0 ||
pt.y - R < 0 ||
pt.x + R >= integrals[0].cols ||
pt.y + R >= integrals[0].rows
) {
return Mat();
}
// 与点を中心としたブロックで、
// セルごとに勾配ヒストグラムを求めて連結
Mat hist(Size(N_BIN*BLOCK_SIZE*BLOCK_SIZE, 1), CV_32F);
Point tl(0, pt.y - R);
int c = 0;
for (int i = 0; i < BLOCK_SIZE; i++) {
tl.x = pt.x - R;
for (int j = 0; j < BLOCK_SIZE; j++) {
calculateHOGInCell(hist.colRange(c, c + N_BIN),
Rect(tl, tl + Point(CELL_SIZE, CELL_SIZE)),
integrals);
tl.x += CELL_SIZE;
c += N_BIN;
}
tl.y += CELL_SIZE;
}
// L2ノルムで正規化
normalize(hist, hist, 1, 0, NORM_L2);
/*//hist2のmatを生成 histで得た勾配ヒストグラムの値を随時代入し、
//それぞれの相関係数をもとめ、その値を比較する。
for (int i = 0; i < BLOCK_SIZE; i++) {
for (int j = 0; j < BLOCK_SIZE; j++) {
Mat hist2(Size(N_BIN*BLOCK_SIZE*BLOCK_SIZE, 1), CV_32F);
}
}*/
///////////////////
//cmdに出力
std::cout << "正規化後のHOG\n" << hist << std::endl << std::endl;
//excelに出力
//ofstream ofs("HOG.csv",ios::app);
ofs << cv::format(hist, cv::Formatter::FMT_CSV) << endl;
return hist;
}
int main(int argv,char **argc) {
// 画像をグレイスケールで読み込む
string fileName = "black20x20.bmp";
Mat originalImage = imread(fileName, CV_LOAD_IMAGE_GRAYSCALE);
Mat originalImage2 = imread(fileName, CV_LOAD_IMAGE_COLOR);
// 積分画像生成
vector<Mat> integrals = calculateIntegralHOG(originalImage);
// ある点(x, y)のHOG特徴量を求めるには
// Mat hist = getHOG(Point(x, y), integrals);
// とする。histはSize(81, 1) CV_32FのMat
/* ****************** *
* 以下、表示のための処理
* ****************** */
// 表示用画像を用意（半分の輝度に）
Mat image = originalImage.clone();
image *= 0.5;
// 格子点でHOG計算
Mat meanHOGInBlock(Size(N_BIN, 1), CV_32F);
ofstream ofs("kesson.csv");
for (int y = CELL_SIZE / 2; y < image.rows; y += CELL_SIZE) {
for (int x = CELL_SIZE / 2; x < image.cols; x += CELL_SIZE) {
// (x, y)でのHOGを取得
Mat hist = getHOG(ofs, Point(x, y), integrals);
// ブロックが画像からはみ出ていたら continue
if (hist.empty()) continue;
// ブロックごとに勾配方向ヒストグラム生成
meanHOGInBlock = Scalar(0);
for (int i = 0; i < N_BIN; i++) {
for (int j = 0; j < BLOCK_SIZE*BLOCK_SIZE; j++) {
meanHOGInBlock.at<float>(0, i) += hist.at<float>(0, i + j*N_BIN);
}
}
// L2ノルムで正規化（強い方向が強調される）
normalize(meanHOGInBlock, meanHOGInBlock, 1, 0, CV_L2);
//printf("輝度勾配の始点と終点");
// 角度ごとに線を描画
Point center(x, y);
for (int i = 0; i < N_BIN; i++) {
double theta = (i * THETA + 90.0) * CV_PI / 180.0;
Point rd(CELL_SIZE*0.5*cos(theta), CELL_SIZE*0.5*sin(theta));
Point rp = center - rd;
Point lp = center - -rd;
// line(画像,開始xとy,終点xとy,色,太さ,)
line(image, rp, lp, Scalar(255 * meanHOGInBlock.at<float>(0, i), 255, 255));
//輝度勾配の角度、及び強度の出力
//printf("rd=%d:rp=%d:lp=%d\n",rd,rp,lp);
//(x, y)でのHOGの出力
//printf("描画開始位置x軸%d:y軸%d\n特徴量の角度\n\n",x,y);
//std::cout << 20*i << hist << std::endl << std::endl;
}
printf("描画開始位置x軸%d:y軸%d\n--------------------------------------------\n", x, y);
}
}
// 表示
imshow("out", image);
waitKey(0);
// 画像を保存する
cv::imwrite("outkesson.png", image);
return 0;
}
