DXライブラリの3D視点

[DADADA]

こんばんは。
DXライブラリの3Dプログラミングについてです。
下の画像のようにモデルとカメラの座標,視点(オレンジ色の線)を設定しました。
http://uploda.cc/img/img50f42027e8518.jpg
しかし出力画像が
http://uploda.cc/img/img50f420e002e7f.jpg
のようになってしまいます。
青い線はZ軸です。
Z軸が画面の横方向にあるので明らかに見てる方向がおかしいと思います。
何故でしょうか。

コード:

float mx=0,my=0,mz=800;//モデルの座標

  while( ScreenFlip()==0 && ProcessMessage()==0 && ClearDrawScreen()==0 ){

　  SetCameraPositionAndTargetAndUpVec(VGet(400,0.0f,0.0f),VGet(400,0.0f,10000),VGet(0.0f,1.0f,0.0f));
  　MV1SetPosition(model,VGet(mx,my,mz));
　  MV1DrawModel(model);

　　//座標系表示
	DrawLine3D(VGet(0.0,0.0,0.0),VGet(1000.0,0.0,0.0),GetColor(255,0,0));
	DrawLine3D(VGet(0.0,0.0,0.0),VGet(0.0,1000.0,0.0),GetColor(0,255,0));
	DrawLine3D(VGet(0.0,0.0,0.0),VGet(0.0,0.0,1000.0),GetColor(0,0,255));

    DxLib_End();
    return 0;
   }

よろしくお願いします。

[softya（ソフト屋)]

明らかにコードが間違ってますがコピペ失敗でしょうか？
夜遅いので明日また検証しますので、モデルを使わずに代わりに球などを描画して、そのまま動くコードを張ってもらえますか？
お願いします。

[DADADA]

返信ありがとうございます。
すみません。
コードをそのまま貼ります。

コード:

#include "DxLib.h"

int WINAPI WinMain(HINSTANCE,HINSTANCE,LPSTR,int){
        ChangeWindowMode(TRUE), DxLib_Init(), SetDrawScreen( DX_SCREEN_BACK );

float b=400.0f;//カメラのX座標
float mx=0.0f,my=0.0f,mz=800.0f;//球の座標

 SetUseZBuffer3D(TRUE);
 SetWriteZBuffer3D(TRUE);

 while( ScreenFlip()==0 && ProcessMessage()==0 && ClearDrawScreen()==0 ){

       SetCameraPositionAndTargetAndUpVec(VGet(b,0.0f,0.0f),VGet(b,0.0f,10000.0f),VGet(0.0f,1.0f,0.0f));
       DrawSphere3D( VGet(mx,my,mz), 80.0f, 16, GetColor( 255,0,0 ), GetColor( 0,0,0 ), TRUE ) ;

       //座標軸を表示
       DrawLine3D(VGet(0.0f,0.0f,0.0f),VGet(1000.0f,0.0f,0.0f),GetColor(255,0,0));
       DrawLine3D(VGet(0.0f,0.0f,0.0f),VGet(0.0f,1000.0f,0.0f),GetColor(0,255,0));
       DrawLine3D(VGet(0.0f,0.0f,0.0f),VGet(0.0f,0.0f,1000.0f),GetColor(0,0,255));
 }
 DxLib_End();
 return 0;
}

よろしくお願いします。

[h2so5]

表示としては正常ではないでしょうか？
Z軸が壁だとして、壁に対して平行に立ったら壁が横に見えますよね。

透視法射影ではなく、正射影カメラを使った場合は見えないと思いますが。

[softya（ソフト屋)]

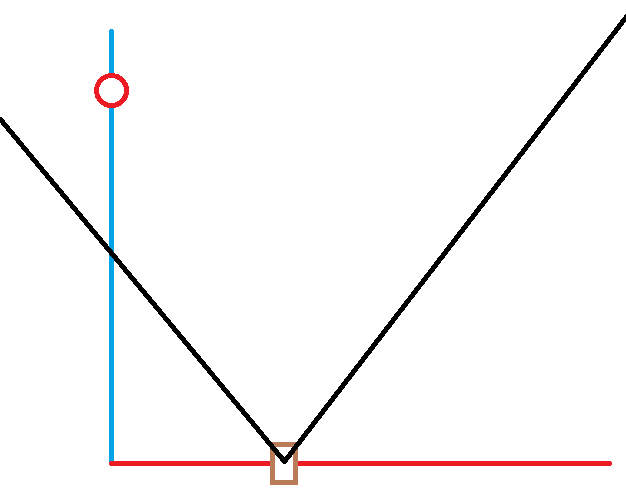

結論としては正常です。Ｚは奥行き方向ですがデフォルトの画角が確か４５から５０度ぐらいだったはずのでああいう風に見えます。
こんなイメージです。


分かりやすくするためにＺ方向の線の長さを長くして平行線を走らせてみました。

コード:

#include "DxLib.h"

int WINAPI WinMain( HINSTANCE, HINSTANCE, LPSTR, int ) {
	ChangeWindowMode( TRUE ), DxLib_Init(), SetDrawScreen( DX_SCREEN_BACK );

	float b = 400.0f; //カメラのX座標
	float mx = 0.0f, my = 0.0f, mz = 800.0f; //球の座標

	SetUseZBuffer3D( TRUE );
	SetWriteZBuffer3D( TRUE );

	while( ScreenFlip() == 0 && ProcessMessage() == 0 && ClearDrawScreen() == 0 ) {

		SetCameraPositionAndTargetAndUpVec( VGet( b, 0.0f, 0.0f ), VGet( b, 0.0f, 10000.0f ), VGet( 0.0f, 1.0f, 0.0f ) );
		DrawSphere3D( VGet( mx, my, mz ), 80.0f, 16, GetColor( 255, 0, 0 ), GetColor( 0, 0, 0 ), TRUE ) ;

		//座標軸を表示
		DrawLine3D( VGet( 0.0f, 0.0f, 0.0f ), VGet( 1000.0f, 0.0f, 0.0f ), GetColor( 255, 0, 0 ) );
		DrawLine3D( VGet( 0.0f, 0.0f, 0.0f ), VGet( 0.0f, 1000.0f, 0.0f ), GetColor( 0, 255, 0 ) );
		DrawLine3D( VGet( 0.0f, -100.0f, 0.0f ), VGet( 0.0f, -100.0f, 2000.0f ), GetColor( 0, 0, 255 ) );
		DrawLine3D( VGet( 0.0f, 0.0f, 0.0f ), VGet( 0.0f, 0.0f, 2000.0f ), GetColor( 0, 0, 255 ) );
		DrawLine3D( VGet( 0.0f, 100.0f, 0.0f ), VGet( 0.0f, 100.0f, 2000.0f ), GetColor( 0, 0, 255 ) );
	}
	DxLib_End();
	return 0;
}

[DADADA]

理解することができました！
ありがとうございました！
