経路探索といえば、A*(ｴｰｽﾀｰ)アルゴリズムが有名ですよね。
これはまあ、非常に効率的なアルゴリズムとして知られているわけですが、
実際ゲームに組み込むと割と遅いと感じられる場面もしばしば。
とくに、ゲームワールドが巨大だったり、ユニット数が膨大だったりすると、
もはやゲームとして成立しないほど、遅くなることもあります。

もちろん、これを回避する方法というものは幾つも考えられています。
その中でも、有名・簡単・単純なものを紹介しようと思います。

HPA*【hierarchical pathfinding A* algorithm】
ヒエラルキーといえば階層を意味する通り、これは階層的に経路探索を行うアルゴリズムです。
そう言われてもよく分からないと思うかもしれませんが、意外とこれは私たち人間の思考に即しています。

例えば、今、東京駅にいるとします。そして、北海道(例えば千歳?)に行く経路を考えます。
思考の例：
[東京都] → [北海道]
[東京駅] → [羽田空港] → [千歳空港]
[東京駅] → [浜松町駅] → [羽田空港第一ビル駅] …
・・・
このように、まずは大雑把な経路を考えて、
それをどんどん具体化していくような思考を辿ると思います。
北海道へ行くのに、埼玉へ行く経路なんて考えるだけ無駄なんです。


このような、階層的な経路探索を実装したのがHPA*です。
さっきは大雑把な経路といいましたが、カッコイイ言い方をすれば抽象度が高い経路と言えます。
HPA*は次の２つのステップを踏みます
１．構築アルゴリズム
２．探索アルゴリズム


◯構築アルゴリズム
このステップでは、抽象グラフというものを作成します。
抽象グラフは要は元のグラフから重要なノードだけを取り出して、他の除いたものです。
具体的には、次のような手順を踏みます

1. グラフをいくつかのクラスターに分割する
2. 各々のクラスターを繋ぐ玄関口を作成する、
　　すなわち、クラスターの境界付近にあるつながったノードを抽出する
　　それを抽象ノードとし、適当な数を配置する
3. 抽象ノードをエッジで繋ぐ、この時、コストは元のグラフでのコストとする
　　ただし、繋ぐ物は隣接するか、同じクラスターに属するものである

●探索アルゴリズム

1. スタートノード、ゴールノードに最も近い抽象ノードを調べる
2. 抽象グラフにおいて、それらのノードをもとに経路を計算する
3. 得られた経路をもとに、元のグラフでの経路を計算する

クラスターとは、幾つかのノードの集まりです。
要は、ワールド中に配置されているノードを一定の方法でまとめたものです。
ですから、HPA*ではある意味このクラスターをあるノードとして考えたものとも言えます。
クラスター同士は隣接しているので、それらを繋ぐ玄関口が必要です。
ここに、要は重要なノードたる抽象ノードを配置するのです。
HPA*では、この抽象ノード(とエッジ)の経路を計算し、
それを元のグラフに落とす、といった方式を取ります。

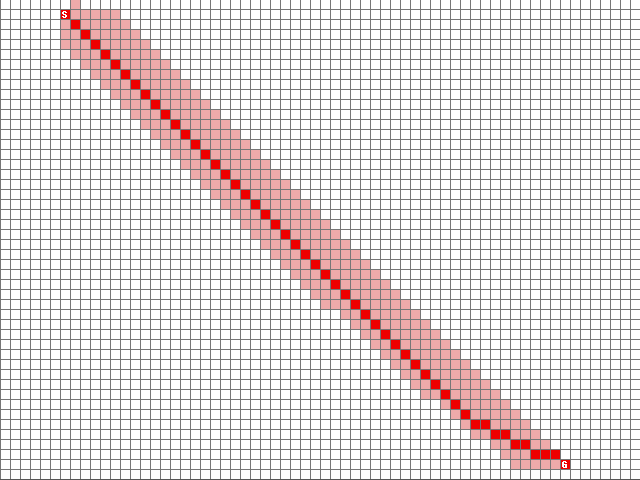

まあだらだら書いてもしょうが無いので、百聞は一見にしかず、画像で見てみましょう。 これが元のグラフです。
Sと書いてあるのがスタートノード、Gがゴールノードです。
赤いグリッドは、A*で計算して得られた経路のノードで、
淡赤は、A*で展開されたノードを表しています

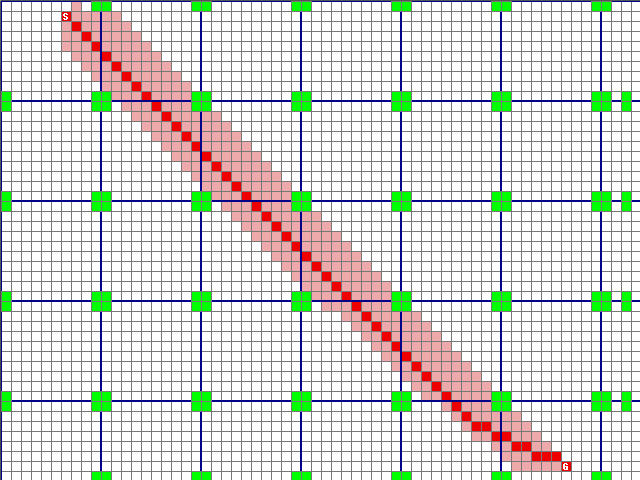

これを、クラスターに分割し、抽象ノードを配置したものが下です 今回は、10x10のクラスターに分割しました。
青い枠がクラスターの枠です。
緑のノードが、抽象ノードです。

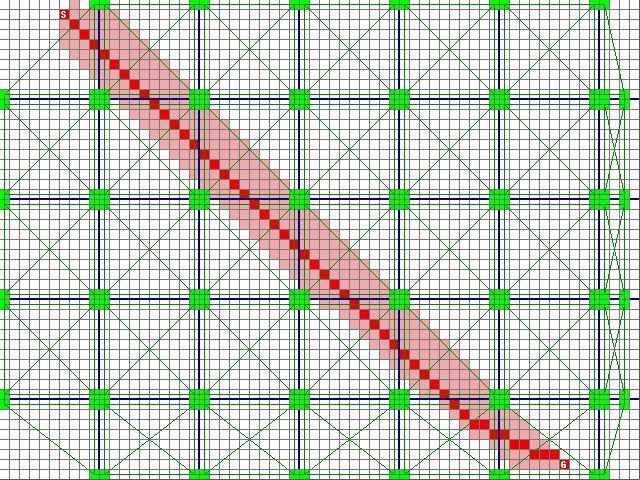

これにエッジで繋ぐと次のように成ります。 同じクラスター同士のモノがつながれていることが分かると思います。

抽象グラフの作成についてはなんとなく分かったでしょうか？
次にそこでの経路探索について見ていきます。


水色の線が経路です。
最もスタートノードに近い抽象ノードから、
最もゴールノードに近い抽象ノードへ経路が作られていることが分かると思います。

さて、これを元のグラフのレベルに落とすとこうなります

青色のグリッドは得られた経路、
淡青は展開されたノードです。
特に、展開されたノードに注目してください。かなり少なくなってることが分かると思います。
また、”最短経路”でないことも分かると思います。
ただし、経路の平滑化を行うことで、経路はもっとピンとしたものにすることは可能です。


上の例では、もともと展開されているノードは大した数ではないので、
障害物を配置して恣意的に展開ノードが多くなるようにしたものを幾つか掲載しておきます。
比べてみると、HPA*の効果を実感できると思います
（あと、障害物でクラスターが区切られた場合、どう抽象ノードが配置されるかどうかも割と重要かも…)
